ЖК Визионер

Адрес:

Санкт-Петербург, Средняя Колтовская ул.

Услуги:

Шпунтовые работы, устройство системы крепления

Результат:

Работы по устройству шпунтового ограждения выполнены успешно, обеспечена полная сохранность окружающей застройки. *Работы по устройству системы крепления ведутся в настоящий момент.

Задача проекта

Выполнить работы по устройству шпунтового ограждения с комбинированием методов - вибропогружение/статическое вдавливание вблизи существующих зданий. Выполнить монтаж системы крепления со сложными по конструктиву проектными узлами. Выполнить работы по устройству грунтовых анкеров. Все работы выполнить в кратчайшие сроки.

Используемая техника

Буровые установки Используются для бурения скважин различного назначения. Применение дополнительного бурового оборудования обеспечивает работоспособность в более широком спектре геологических условий и технологий. Смотреть

Вибропогружатели шпунта Используются для устройства шпунтовых ограждений. Подходят для строительства в стесненных условиях, однако их применение требует корректного подбора оборудования в зависимости от особенностей проекта, типа грунта и других факторов. Смотреть

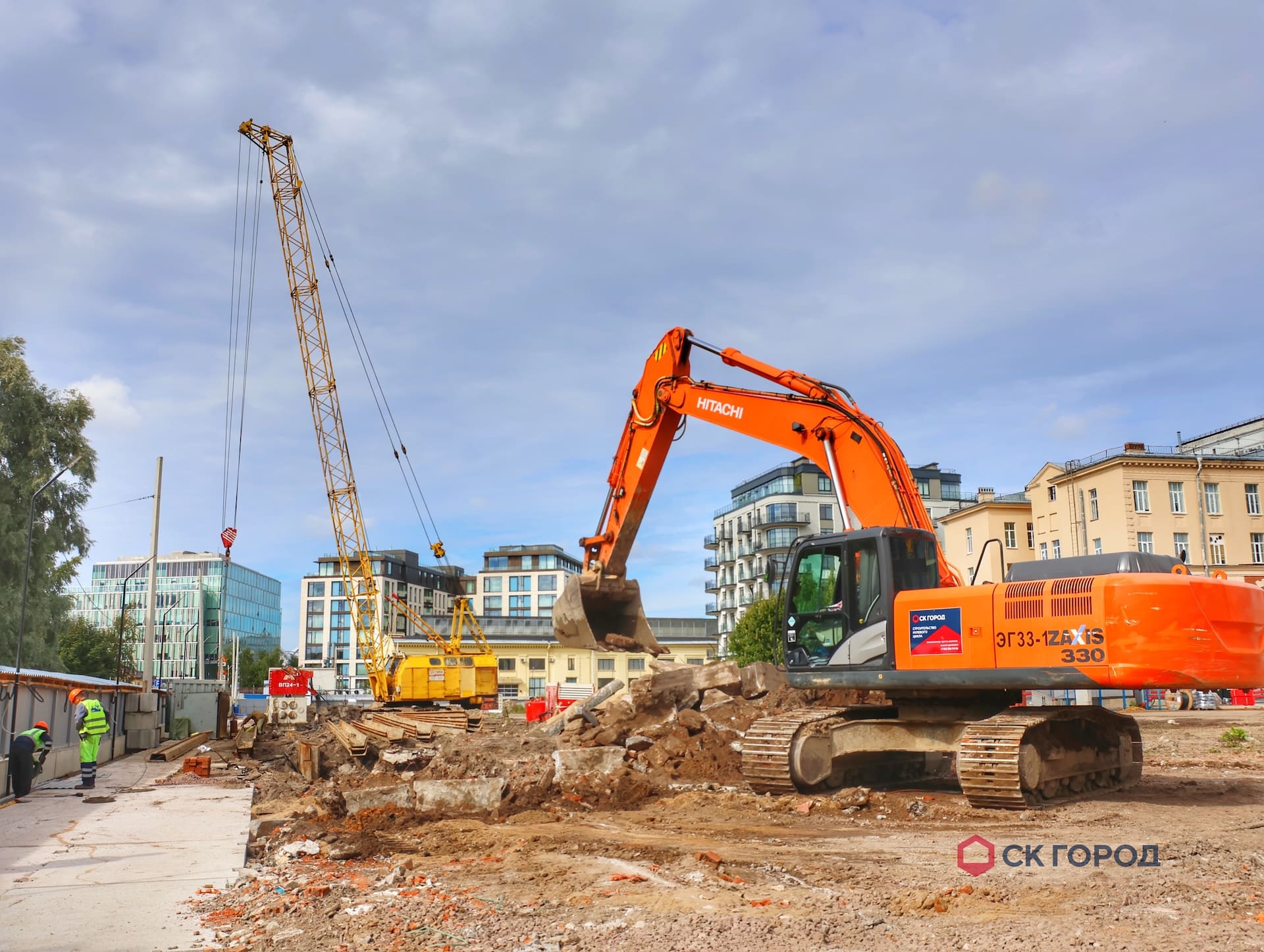

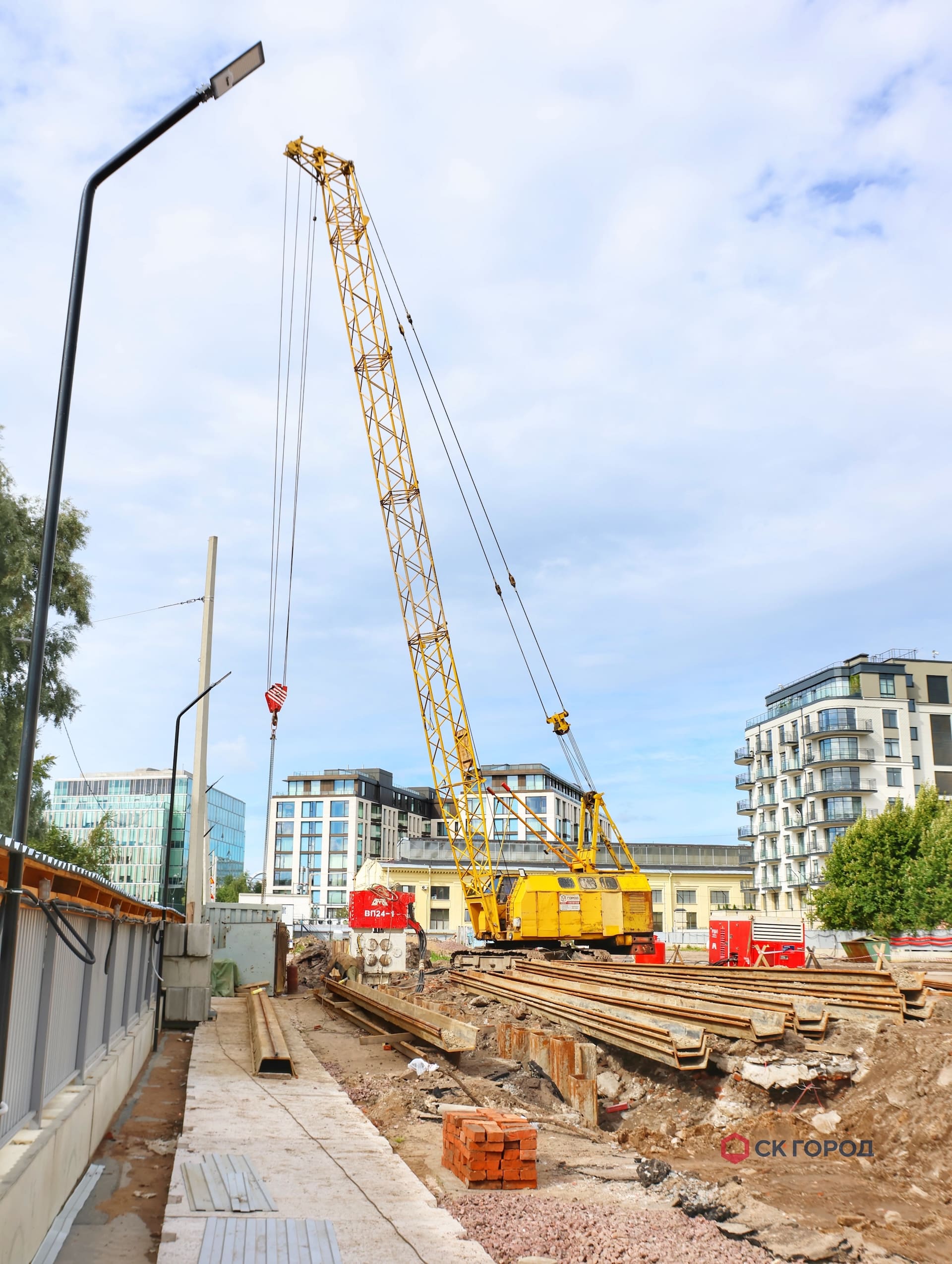

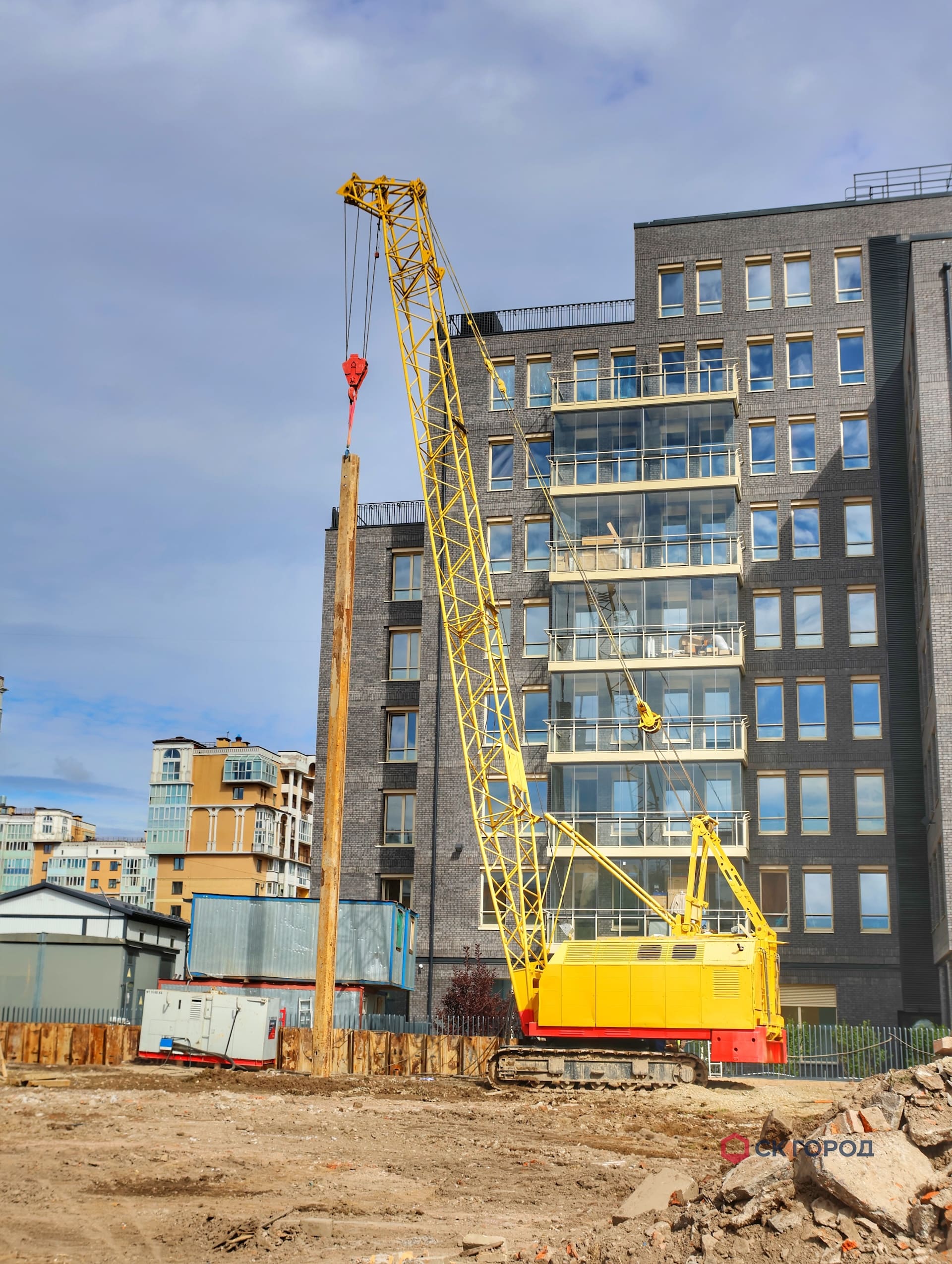

Гусеничные краны Эксплуатируются на стройплощадках со сложным рельефом, особенно эффективны в стесненных условиях. Чаще всего используются при вибропогружении шпунта. Смотреть

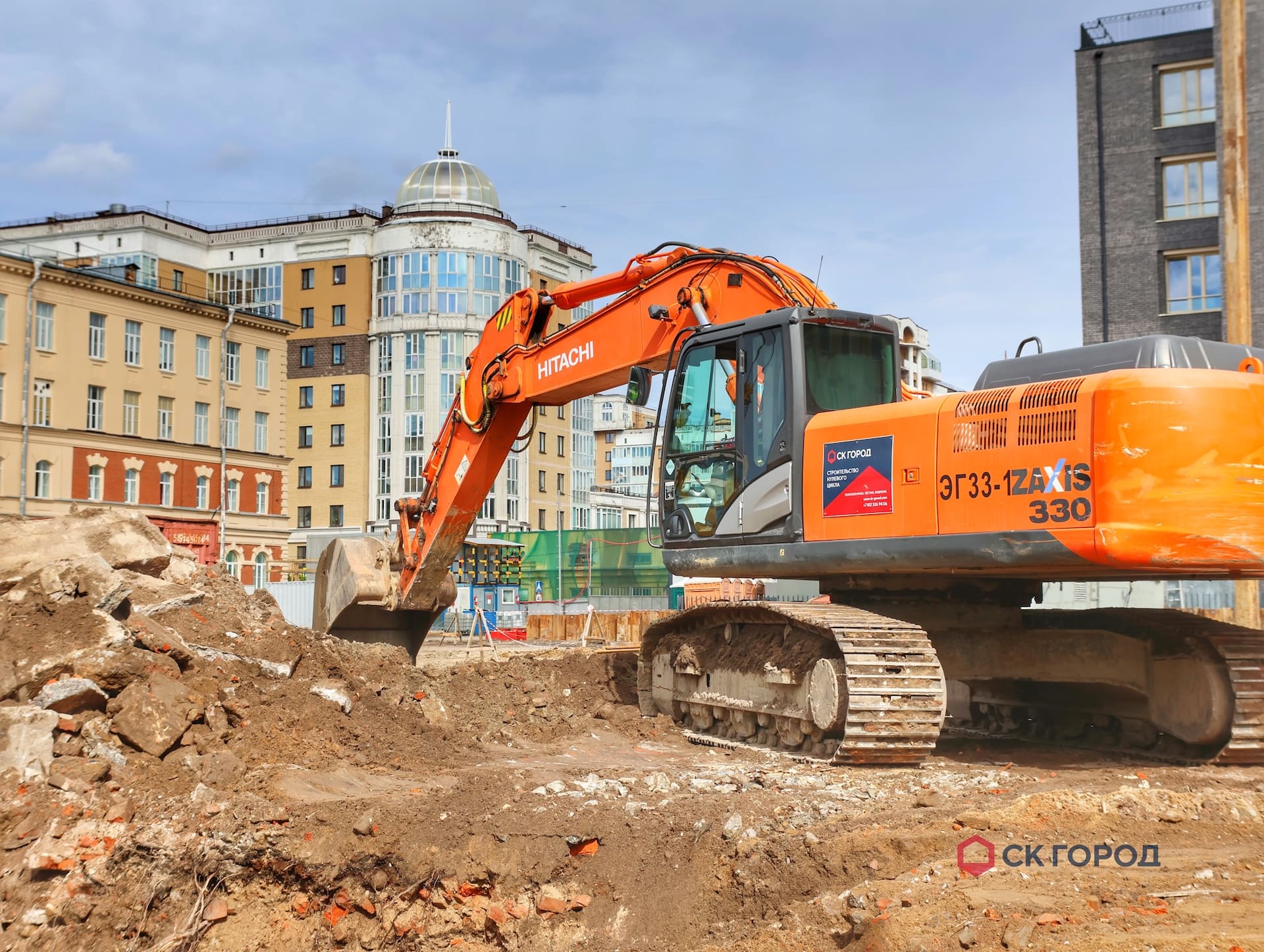

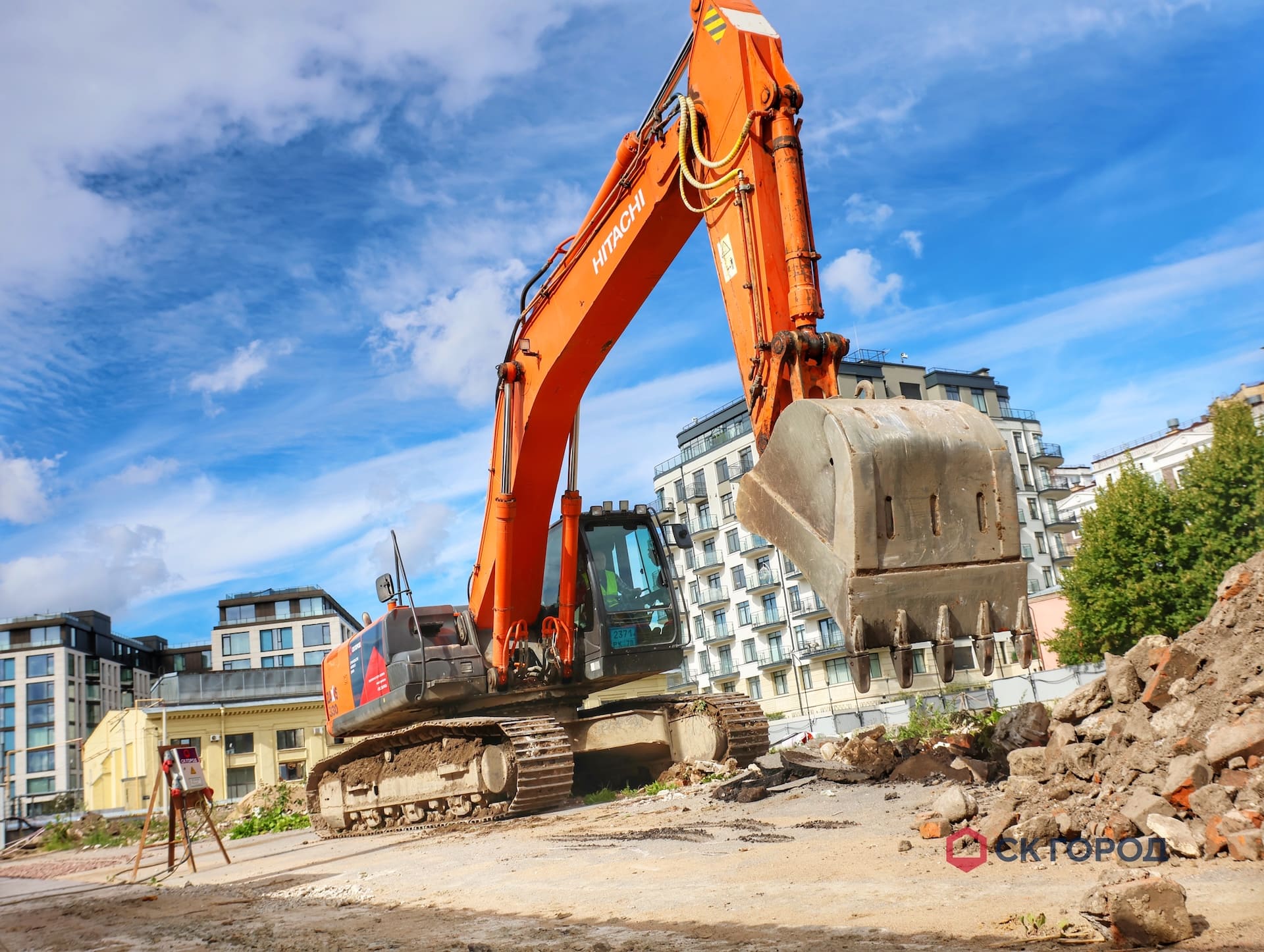

Гусеничные экскаваторы Самая востребованная техника на строительных площадках с неровным рельефом. Используется для работ широкого спектра - от откопки до демонтажа, а также применяется вместе с вибропогружателем с боковым захватом Movax. Смотреть

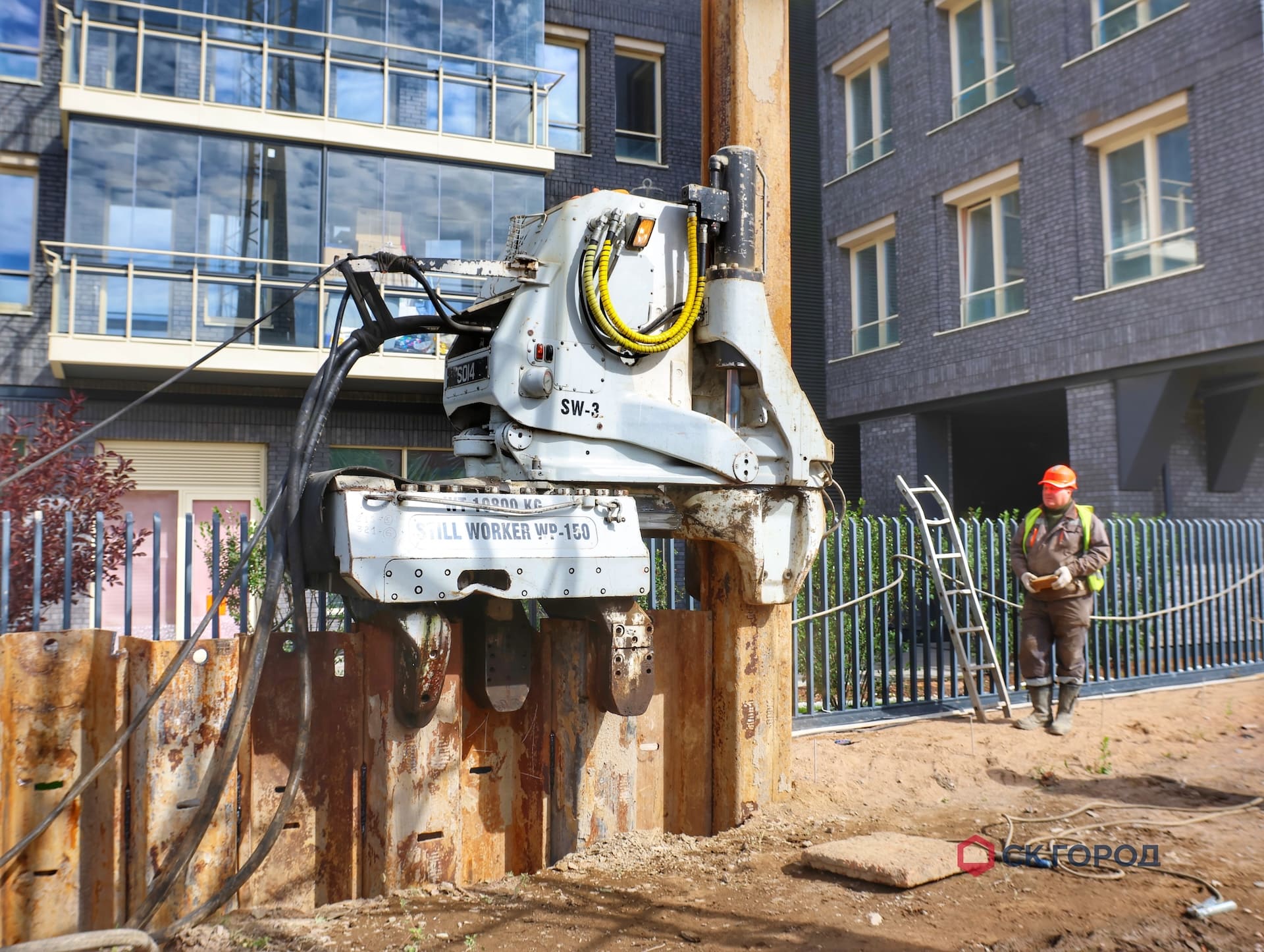

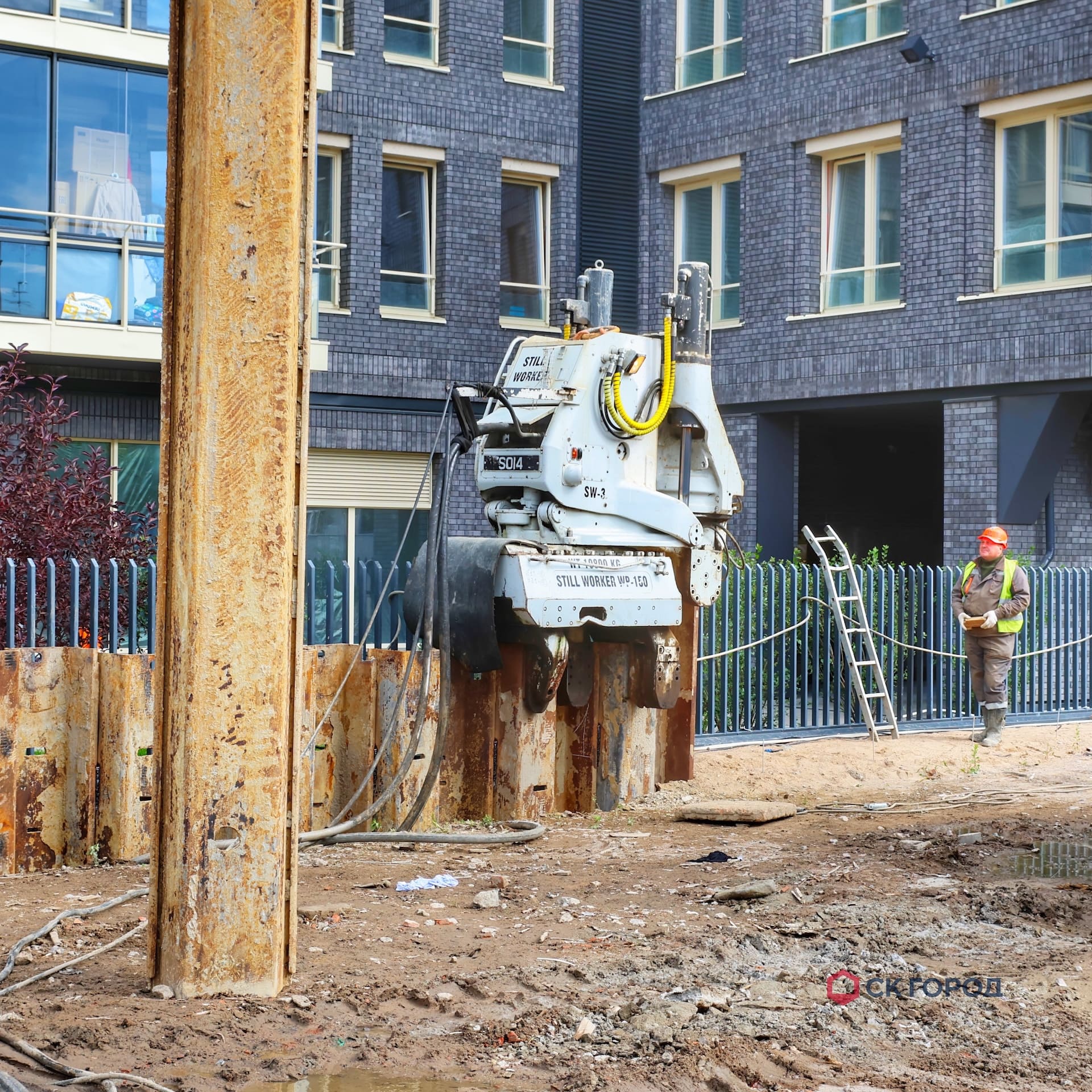

Установки статического вдавливания Используются для устройства шпунтовых ограждений самым щадящим методом. Производят погружение в максимальной близости к существующим зданиям/сооружениям. Требуют особых условий применения. Смотреть

Этапы работы

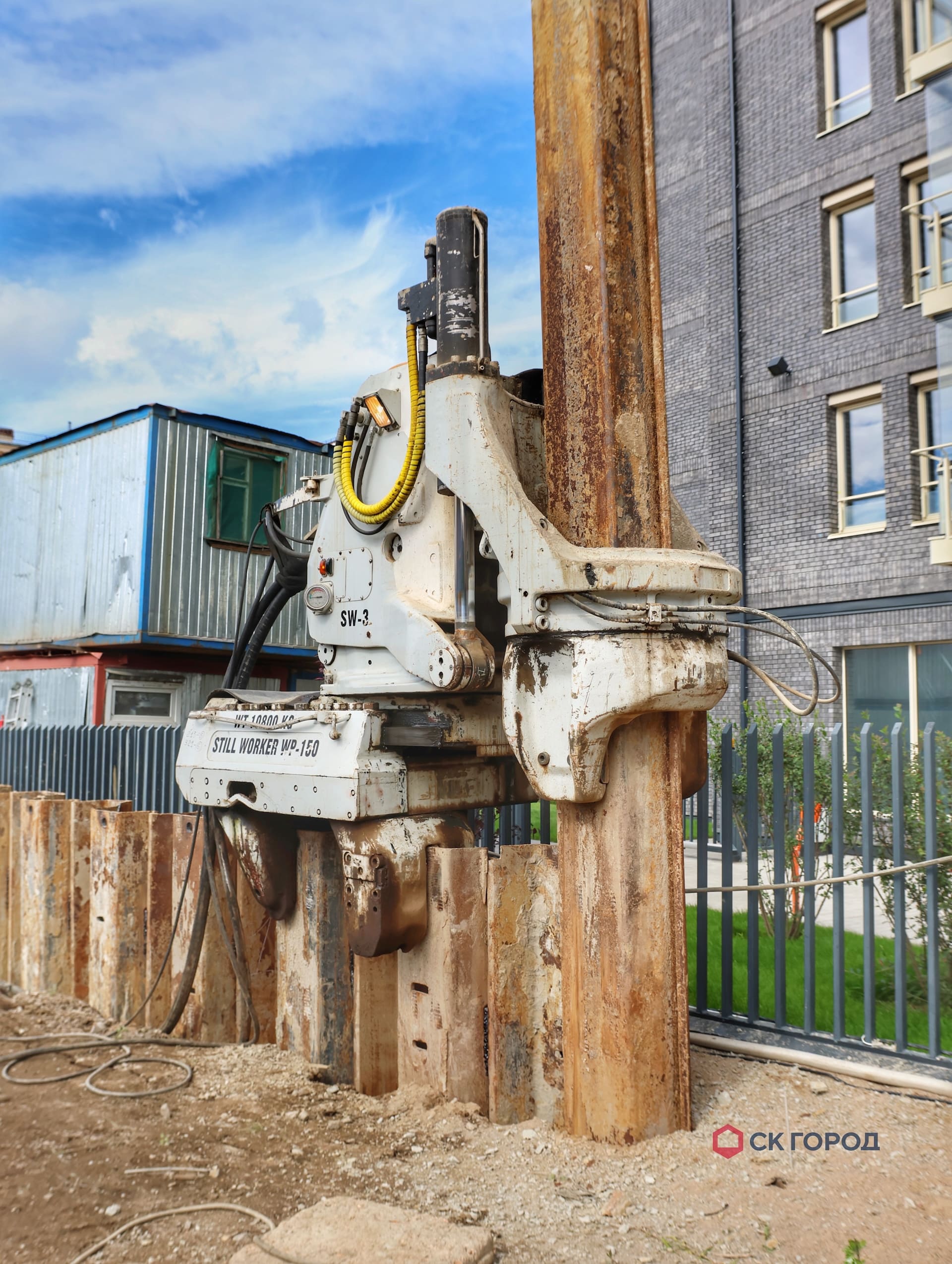

Устройство шпунтового ограждения методом статического вдавливания и вибропогружением.
В зоне близкого расположения к существующим зданиям применялся метод сатического вдавливания. Дополнительной мерой сохранения окружающей застройки стало применение лидерного бурения по оси погружения шпунта на 3 м для разуплотнения грунта, а также ограничение по количеству погружаемых свай - не более трех штук в день.
Вибропогружение осуществлялось на более удаленных от зданий участках с постоянным мониторингом окружающей застройки. Для обеспечения заданного графиика, работы производились двумя установками одновременно.

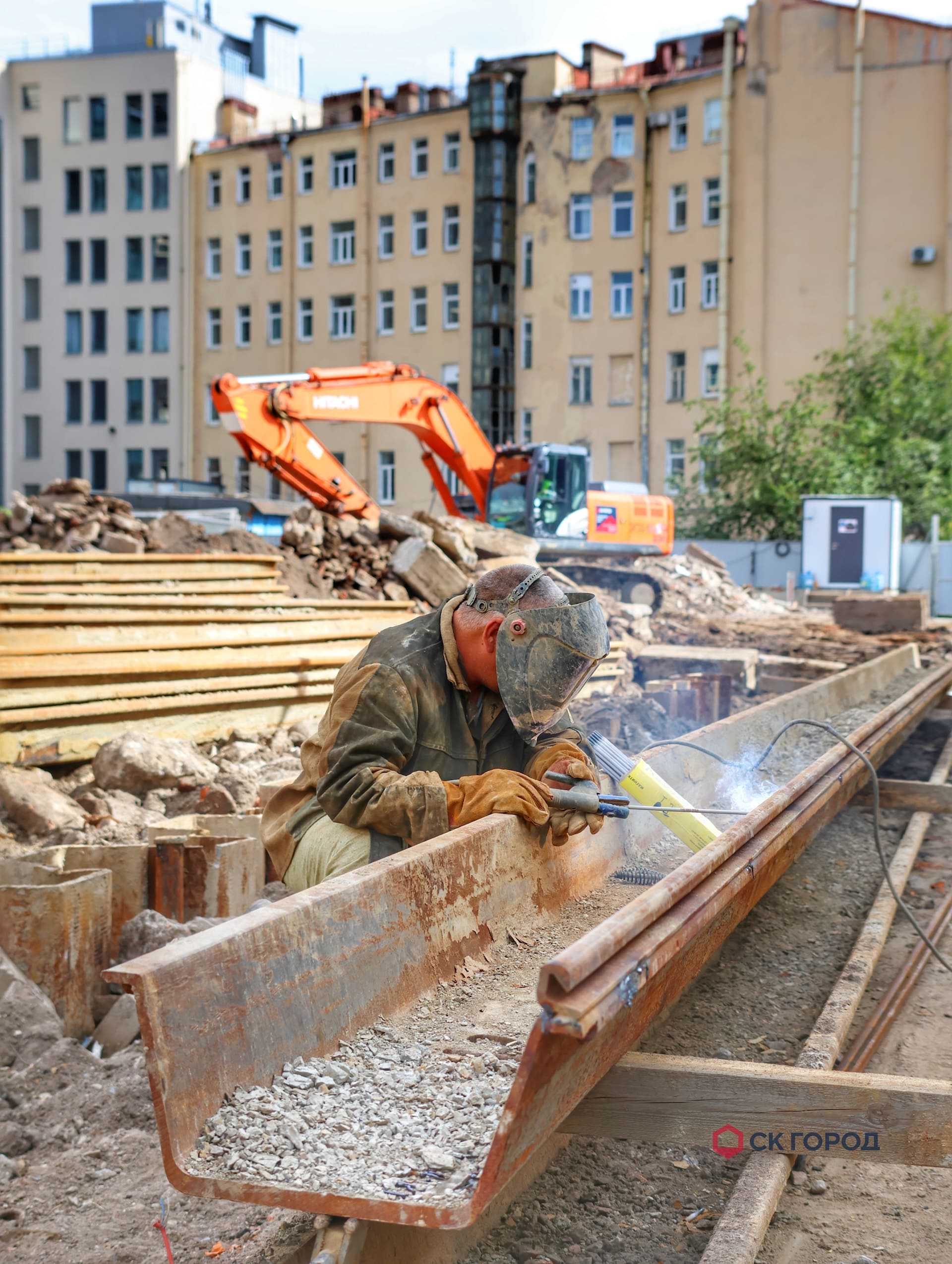

Устройство системы крепления. Выполнялась двухъярусная система крепления по всему периметру котлована. Большие пролеты от 35 до 40 м обуславливали применение опорных стоек под распорные элементы и дополнительных узлов - Х-образные связи и обвязочный пояс между стойками. Такие решения обеспечивали жесткость и устойчивость всей системы. Также применялась технология преднапреженных труб для исключения даже минимальных подвижек шпунта во время разработки котлована.
Устройство грунтовых анкеров. Выполнялись как часть системы крепления шпунтового ограждения на участках, где пролет между стенками котлована составлял более 60 м. Через отверстие в шпунтовой свае наружу из котлована пробуривался анкерный ствол длиной 31 м. Затем выполнялось его цементирование быстрозастывающим раствором и фиксация гайкой. Такой тип крепления оптимизирует сроки: быстрый монтаж, отсутствие задержки монолитных работ и ряда дополнительных работ относительно стандартной системы крепления (демонтаж, заделка технологических отверстий в монолите). Однако его существенный минус - значительная стоимость.
